產品展示
涂裝設備

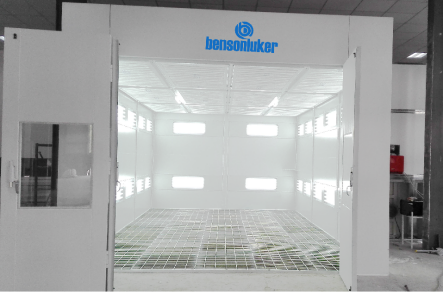

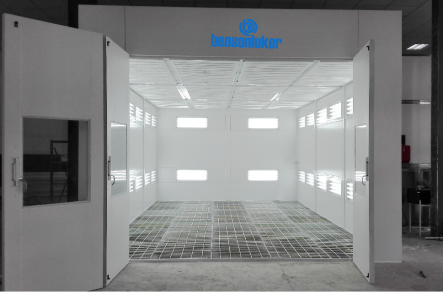

汽車噴烤漆房是由防火保溫?zé)o塵潔凈室、照明系統、送風系統、排風系統、外循環不銹鋼加熱系統、空氣凈化系統、廢氣處理系統、壓力控制裝置及電控系統等組成的對噴漆作業專用環境的特種設備，其能滿足噴漆作業對溫度、濕度、光照度、空氣潔凈度等要求；能將噴漆作業時產生的漆霧及有機廢氣限制并處理后進行排放，是環保型的涂裝特種設備。
烤漆房技術參數 | |||
設備外部尺寸 Outside Dimension | 7100*5800*3300 | 設備內部尺寸 Inside Dimension(mm) | 7000*4000*2850 |
大門 Front Door（mm) | 3200*2800（W*H） | 工作門 Service door（mm） | 1000*2000（W*H) |

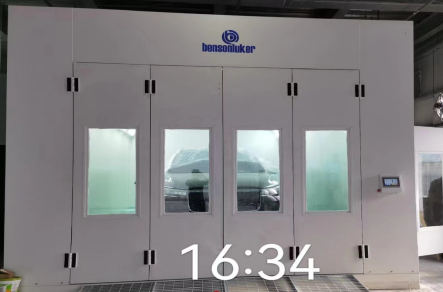

房體系統 Cabin system | 大門 Front door | 四扇折疊式鈑金大門 | |
設備墻板 Wall panel | 墻板采用優質彩色涂層鋼板為面板，用鍍鋅板帶為封邊件及加強筋，內部以雙層防火隔離層、保溫巖棉為內芯層，通過加壓、 加熱等工序制造而成，密封性能好，防火等級高，防火符合A1防火等級，墻板總厚度為：60mm；五層防火保溫板；烤漆房設備整體保溫性更強。（鐵皮+防火板+巖棉+防火板+鐵皮） | ||
屋頂 Ceiling panel | 采用優質彩色涂層鋼板為面板，用鍍鋅板帶為封邊件及加強筋，內部填充保溫巖棉為內芯層，通過加壓、 加熱等工序制造而成，密封性能好，防火等級高。頂板總厚度50mm巖棉保溫板 | ||
地基 Basement | 地坑排風，高度400mm，100%全地格柵；面積7000×4000mm共28平方，由30×5扁鋼和麻花鋼焊接制作， 表面熱鍍鋅處理； | ||
可視玻璃 Door glass | 大門、員工門均有可視鋼化安全玻璃，規格：5mm | ||
風機系統 Air make-up system | 進風系統 Air inlet fan system | 配2臺雙進風皮帶傳動風機，電機外置，功率：5.5KW*2臺 | |
排風系統 Exhausted fan system | 配1臺雙進風皮帶傳動風機，電機外置，功率：11KW*1臺 | ||
進風風量 Air inlet capacity | 28000m3 /h； | ||
排風風量 Air inlet capacity | 28000m3 /h； | ||
過濾凈化系統 Purification system | 初級過濾 Pre-filter | 進風口配初效過濾棉，級別：G3 G3 grade | |
頂部過濾 Ceiling filter | 頂部配高效防阻燃頂棉過濾，容塵量：600G，過濾級別：EU5 / F5 600G filter EU5 / F5 過濾面積：28m2 | ||
底部過濾 Floor filter | 底部配玻璃纖維棉過濾，吸附噴漆過剩漆霧 Fiberglass filter 過濾面積：28m2 | ||
環保過濾 Exhausted filter | 環保處理：初級配2層板式玻璃纖維棉、中效配1層板式活性碳過濾棉、高效配2層峰窩活性碳吸附 | ||
升溫加熱系統 Heating system | 熱交換設備 Heat Exchanger | 采用最新技術的變頻恒溫加熱系統。96KW三相380V供電，以不銹鋼304材料為護套，內部以氧化鎂棒為內芯，以改性氧化鎂粉填充物，以鎳鉻絲為發熱絲發熱管，散熱片為304不銹鋼材料，加熱棒連接方式：銅排連接，加熱器框架設計風速分流裝置，熱風循環系統。 | |
加熱溫度 heating temperature | 最高85度 Maximum 85℃ | ||
照明系統 Lighting system | 頂部照明 Top lighting | 頂部兩邊配12組燈箱*4支=48支LED燈管；燈管品牌歐普照明，設計使用壽命為6000小時，照明燈箱玻璃為安全鋼化玻璃； | |
底部側邊照明 Bottom lighting | 底部兩邊配11組燈箱*4支=44支LED燈管；燈管品牌歐普照明，設計使用壽命為6000小時，照明燈箱玻璃為安全鋼化玻璃 | ||
后面照明 Back Lighting | 后面配4組燈箱*4支=16支LED燈管；燈管品牌歐普照明，設計使用壽命為6000小時，照明燈箱玻璃為安全鋼化玻璃 | ||
光照度 Luminance | 大于等于1200LUX | ||
電源 | 3*380V+1*220V；烤房+加熱系統總功率：120KW； 建議（YJV 3+2電纜線）：3*120㎡+2*70㎡ | ||
